组成用户自定义波形文件的最小组成单位
发布时间:2014/10/6 17:36:56 访问次数:518
在图2-75中用户可以自定义编辑能够在虚拟仪器ARB中发生的波形文件。组成用户MC13071DW自定义波形文件的最小组成单位是component,在图2-75中规定用户自定义的波形文件中每个component的周期是lOms,如图2-75中Duration项中参数数值所示。

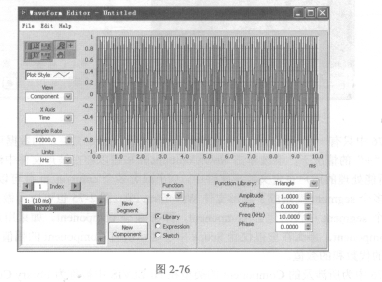

当用户单击图2-75中的New Component按钮后,waveform editor将自动在波形文件中添加一个用户指定好类型的component,本例中,单击图2-75中的New Component按钮后在新出现的对话框中将Function Library区中参数设置为Triangle、Freq( kHz)项设置为lOkHz,结果如图2-76所示。对比图2-76和图2-75中左下角的Index参数区可知:此时,用户已经在自定义的波形文件中添加了一个单位的数据。
单击图2-76中的File菜单项,并选择Save As - -命令项,将弹出图2-77所示的对话框。在该对话框中提示用户来选择所要保存的数据文件的类型。本例中要产生能够被ARB调用的数据文件,所以选择图2-77中的Waveform File (.wdt)项,单击Next按钮,在弹出的对话框中设萱采样率等参数后,继续单击Next按钮为Waveform File定义名称和磁盘储存路径。
在图2-75中用户可以自定义编辑能够在虚拟仪器ARB中发生的波形文件。组成用户MC13071DW自定义波形文件的最小组成单位是component,在图2-75中规定用户自定义的波形文件中每个component的周期是lOms,如图2-75中Duration项中参数数值所示。
当用户单击图2-75中的New Component按钮后,waveform editor将自动在波形文件中添加一个用户指定好类型的component,本例中,单击图2-75中的New Component按钮后在新出现的对话框中将Function Library区中参数设置为Triangle、Freq( kHz)项设置为lOkHz,结果如图2-76所示。对比图2-76和图2-75中左下角的Index参数区可知:此时,用户已经在自定义的波形文件中添加了一个单位的数据。
单击图2-76中的File菜单项,并选择Save As - -命令项,将弹出图2-77所示的对话框。在该对话框中提示用户来选择所要保存的数据文件的类型。本例中要产生能够被ARB调用的数据文件,所以选择图2-77中的Waveform File (.wdt)项,单击Next按钮,在弹出的对话框中设萱采样率等参数后,继续单击Next按钮为Waveform File定义名称和磁盘储存路径。
