系统结构

发布时间:2014/8/11 21:43:48 访问次数:420

浙大中控的SUPCON JX - 300采用三层通信网络结构，系统结构如图12 -5所示。

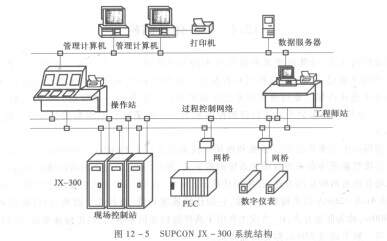

图12 -5 SUPCON JX - 300系统结构

系统最上层为管理层，采用符合TCP/IP仍议的以太网，连接了操作站、工程师站、G2B16-19PXH管理计算机等，是实现全厂综合管理的信息通道。

中间层为过程控制网（简称为SCnet），采用符合IEEE802.4协议的冗余令牌网，连接操作站、工程师站与控制站，传输各种实时信息。

底层网络为控制站内部网络（简称为SBUS），采用主控制卡指挥式令牌网，存储转发通信协议，是控制站各卡件之间进行信息交换的通道。

浙大中控的SUPCON JX - 300采用三层通信网络结构，系统结构如图12 -5所示。

图12 -5 SUPCON JX - 300系统结构

系统最上层为管理层，采用符合TCP/IP仍议的以太网，连接了操作站、工程师站、G2B16-19H管理计算机等，是实现全厂综合管理的信息通道。

中间层为过程控制网（简称为SCnet），采用符合IEEE802.4协议的冗余令牌网，连接操作站、工程师站与控制站，传输各种实时信息。

底层网络为控制站内部网络（简称为SBUS），采用主控制卡指挥式令牌网，存储转发通信协议，是控制站各卡件之间进行信息交换的通道。
