   1.信号定义

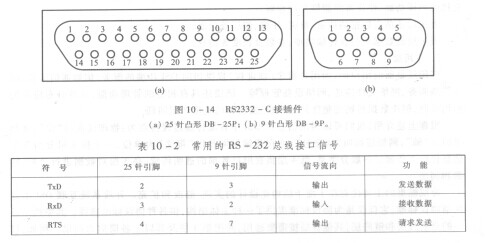

   标准的RS - 232C接口定义了25个信号针,采用25针接插件DB - 25,并规定DTE的接插件为凸形,DCE的接插件为凹形QC62702C2561如图10 - 14(a)所示。对不需要25针的系统来说,常用9针的简化接插件,如图10 - 14(b)所示。表10 -2给出了常用的9根引脚的信号功能。



  2.电气特性

   由于RS - 232C是早期为促进公用电话网络进行数据通信而制定的标准。为了增加信号在线路上的传输距离和提高抗干扰能力,RS - 232C采用了较高的传输电平,且为双极性、公共地和负逻辑,即规定逻辑“1”状态电平为- 15V~-5V,逻辑“0”状态电平为+5V~+15V,其中-5V~+5V用作信号状态的变迁区。

   而计算机均采用TTL逻辑电平。TTL电平规定低电平“0”在OV~+0. 8V之间,高电平“1”在+2. 4V~+5V之间,因此在TTL电路与RS - 232C总线之间要进行电平的转换及正反逻辑的转换,否则将使TTL电路烧毁。



   1.信号定义

   标准的RS - 232C接口定义了25个信号针,采用25针接插件DB - 25,并规定DTE的接插件为凸形,DCE的接插件为凹形QC62702C2561如图10 - 14(a)所示。对不需要25针的系统来说,常用9针的简化接插件,如图10 - 14(b)所示。表10 -2给出了常用的9根引脚的信号功能。



  2.电气特性

   由于RS - 232C是早期为促进公用电话网络进行数据通信而制定的标准。为了增加信号在线路上的传输距离和提高抗干扰能力,RS - 232C采用了较高的传输电平,且为双极性、公共地和负逻辑,即规定逻辑“1”状态电平为- 15V~-5V,逻辑“0”状态电平为+5V~+15V,其中-5V~+5V用作信号状态的变迁区。

   而计算机均采用TTL逻辑电平。TTL电平规定低电平“0”在OV~+0. 8V之间,高电平“1”在+2. 4V~+5V之间,因此在TTL电路与RS - 232C总线之间要进行电平的转换及正反逻辑的转换,否则将使TTL电路烧毁。
