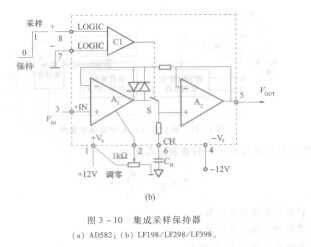

常用的零阶集成采样保持器有AD582、LF198/LF298/LF398等，其内部结构和引脚如图3 -10所示。这里，Q0019JA1用TTL逻辑电平控制采样和保持状态：当LF198/LF298/LF398的引脚8为高电平时，通过芯片内部逻辑电路使开关S闭合，电路工作在采样状态；当引脚8为低电平时，开关S断开，电路进入保持状态。AD582的控制逻辑正好相反。

   在A/D通道中，采样保持器的采样和保持电平应与后级的A/D转换相配合，该电平信号既可以由其他控制电路产生，也可以由A/D转换器直接提供。总之，保持器在采样期间．不启动A/D转换器，而一旦进入保持期间，则立即启动A/D转换器，从而保证A/D转换时的模拟输入电压恒定，以确保A/D转换精度（可参见图3- 20所示8路12位A/D转换模板电路）。
