此设计题与密码锁有相似之处，可分为号码输入显示控制模块、主控制模块和扫描显示模块几部分。

   在号码输入显示控制模块中，W48C67-03H用数据开关Ki～Kio分别代表数字1、2、…、9、0，用编码器对数据开关Ki～Kio的电平信号进行编码，得4位二进制数Q，编码器真值表在表6.11中已经给出。每输入1位号码，号码在数码管上的显示左移1位，状态表如表6. 13所示。

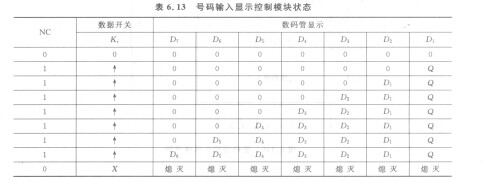

   表6.13号码输入显示控制模块状态

   当7位号码输入完毕后，由主控制模块启动扬声器，使扬声器发出“嘟一嘟”声响，同时启动等待接听10 s计时电路。

   设置接听信号answer，若定时时间到时还没有接听信号输入，则号码输入显示控制电路的NC信号有效，显示器清除显示，并且扬声器停止，若在10 s计时未到时有接听信号输入，同样NC信号有效，扬声器停止。

   设置挂断信号reset，任何时刻只要有挂断信号输入，启动3s计时器C，3s后系统C有效，系统复位。

   主控制模块状态表如表6. 14所示。

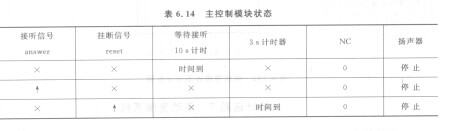

   表6.  14主控制模块状态
