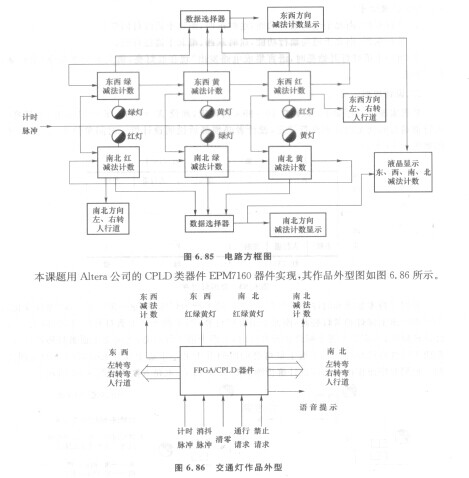

根据对技术要求和时序图的解析，交通干道上指示灯按照“绿一黄一红一绿”循环变化。 N08A当东西干道上绿灯和黄灯亮时，南北于道上红灯亮；当东西干道上黄灯转红灯时，南北干道红灯转绿灯；当南北干道上绿灯和黄灯亮时，东西干道上红灯亮；当南北干道黄灯转红灯时，东西干道红灯转绿灯。一干道上红灯亮的时间等于另一-道上绿灯和黄灯灯亮的时间之和。根据时序图作出交通灯设计解析图如图6. 84所示，电路方框图如图6.85所示。

   一个大周期开始：东西绿灯亮，右弯绿灯亮，人行道不通行。南北红灯亮，右弯绿灯亮，人行道通行。然击：’系西：’碌一蚤二红，绿灯结束一右结束，红灯结束前，左绿灯亮一段时间。南北：红一绿一黄，同上。人行道在右弯，和该方向绿灯亮时不通行。本课题用Altera公司的CPLD类器件EPM7160器件实现，其作品外型图如图6.86所示。

   输入：计时脉冲信号，即东西南北方向减法计时脉冲；消抖脉冲，即用于东西南北方向减法计时消抖时的脉冲；清零信号，即按一下系统复位；通行请求，即按一下东西南北四方向都通行；禁止请求，即按一下东西南北四方向都禁止。

   输出：东西南北方向减法计数，显示红绿黄减法计时时间；东西南北方向红绿黄灯指示通信禁止情况；东西南北方向左转、右转、人行道通行信号，绿灯表示通行，红灯表示禁止；语音提示：现在是东西／南北方向红灯亮，请禁止通行，行人和车辆请注意安全。
