首先根据要发出的序列确定好状态及状态转换过程，然后说明用左移或右移方法实现，K3N6V153DE-GC12T00根据状态及状恋转换过程要求和卡诺图，来写出左移或右移数据输入端和输出端的逻辑方程，最后画出电路图并测试验证。

   例如，试设计一个能产生1110001序列的信号发生器。

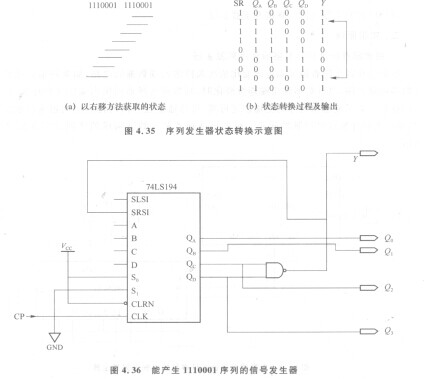

   先根据要发出的序列，确定好状态及状态转换过程，如图4. 35所示。

   如图4. 35(a)所示是以右移方式获取的状态及状态转移过程，如图4.35(b)所示是根据图4. 35(a)确定的状态转移过程和输出序列的要求，作出的状态转换过程及输出图，要实现图4. 35 (a)所定的状态转移过程，必须使移位寄存器的右移数据输入端SRSI的数据按照1110001序列自动变化，使发出的序列也按照1110001序列自动循环变化，再根据图4. 35(b)中QA QB Qc QD中相应的SRSI值，作出卡诺图，使QA QBQCQD的无效状态时的SRSI值取适当值（0或1），以保证SRSI的逻辑表达式最简单，同时电路能自启动，由此得SRSI与QA QB Qc QD的逻辑关系为SRSI= Qc QD，用一个2输入与非门即可实现，如图4.36所示。

   另外还可以用左移的方法实现，读者可自行设计。
