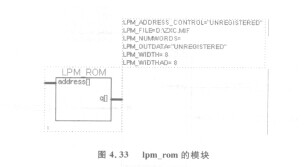

如图4. 33所示是lpm_，om的模块图，lpm_rom是参数化只读存储器模块，可看成是可编程器件内部的存储器。K3052P编辑元件参数对话框，其含义如下：“LPM ADDRESS CONTROL一”表示地址控制方式，REGISTERED为时序型，UNREGISTERED为组合型；“LPM_OUTDA-TA=”表示数据控制方式，REGISTERED为时序型，UNREGISTERED为组合型；“LPMNUMWORDS=”表示数据深度，一般指组合ROM块中有多少位数据；“LPM FILE一”表示ROM的初始化文件名，以．MIF文件形式表示，要把输出数据和输入地址的关系以．MIF文件表达出来；“LPM_WIDTH一”表示输出数据宽度；“LPM WIDTHAD一”表示输入地址宽度。

   MIF文件的创建方法：打开软件，进入文本编辑窗口，输入下列MIF文件：

   WIDTH 2 8；    表示输出数据位为8位

   DEPTH 2 256;    表示输入地址有2-8=256个

   ADDRESS_RADIX 2 DEC;    地址以10进制表示，如HEX为16进制DATA_RADIX 2 DEC;    数据以10进制表示，如HEX为16进制 CONTENT BEGIN0:00；1:02;2:04;3:06;……255：Oo；    一冒号：之前是地址，之后是数据END；  以EblD表示结束，以．MIF为后缀保存就可以形式上lpm_rom是存储器件，实际上可以通过设定．MIF文件，使该器件模块存储波形数据、实现数据加减乘除运算、实现码制转换、实现所有已知真值表的组合电路等各种逻辑功能。

   自定义参数化兆功能模块

   MAX+PLUS II其有开放性内核(Open Core)，设计者可以自己定义或修改兆功能模块。自定义参数化兆功能模块需要使用兆功能符号制作向导，步骤如下。

   ①启动兆功能模块（函数）制作向导。在图形编辑器窗口下，直接选择菜单命令File]Megafunction Wizard，或者选择菜单命令Symbol/Enter Symbol，再在出现的Enter Symbol对话框中单击Megafunction Wizard按钮，出现对话框。

   ②在对话框中，选择上一行，即创建一个新的用户兆功能模块（函数），也可以选择下一行，编辑一个已经存在的兆功能符号，然后单击[Next]，出现又一对话框。    ”

   ③选择某一模块，并在What name do you want for the output栏中输入自定义兆功能模块路径及符号名称，然后单击[Next]，出现又一新对话框。

   ④根据需要选择输入的引脚数及数据位等各项，再单击[Next]，最后单击[Finish]。

   实验内容

   ①试用lpm_decode设计一个4-16译码器模块，仿真并下载测试。

   ②试用lpm_mux设计一个4个6选1数据选择器模块，仿真并下载测试。

   ③试用lpm_compare谩计一个6位二进制比较模块，仿真并下载测试。

   ④试用lpm_counter设计一个12进制计数器模块，仿真并下载测试。
