①设计3人智力竞赛抢答电路时,一定要SFH6156-3注意抢答开关的接法,还要考虑开关提供正脉冲,还是负脉冲。如实验4中,CPA、CPB、CP。给出的是正脉冲接法,若设计成负脉冲接法,原理上讲,A、B、C按动开关后,谁按动开关后先放开,才是第一个抢答的人,因为D触发器是上升沿触发,这就会给实际操作过程带来误判断,可以说这样的设计是不成功的。
②图3. 21给出的仅仅是一个例子,实现的方法很多,请重新设计一种方案。
③完成本实验内容3,用双踪示波器观察CP、计数器输出Q。、Q,、Q2及8个灯的波形时,应注意如下技巧。
首先,将需要观察的所有波形作为参考波形,然后,将该参考波形固定地送至双踪示波器主触发通道,其他波形依次送至另一个通道与之比较,得到对应的波形图,如图3. 27所示为选择Q2的波形作为参考波形的对应波形图。

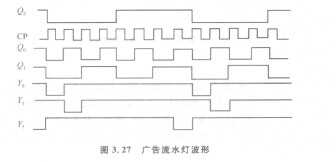

图3. 27广告流水灯波形
选择CP作为参考波形不合适。因为,首先CP的变化频率较之其他波形快,不易稳定;其次,电路中一个周期往往是好几个CP周期,而CP无始无终,不易寻找电路的一个周期的始末,因而宜在需观察的所有波形中,选一个频率变化最慢、最有特征的波形作为参考波形。图3. 27为选择Q2的波形作为参考波形的对应波形图,也可从8个灯中任选一个波形作为参考波形,但以选Yo为最佳。
①设计3人智力竞赛抢答电路时,一定要SFH6156-3注意抢答开关的接法,还要考虑开关提供正脉冲,还是负脉冲。如实验4中,CPA、CPB、CP。给出的是正脉冲接法,若设计成负脉冲接法,原理上讲,A、B、C按动开关后,谁按动开关后先放开,才是第一个抢答的人,因为D触发器是上升沿触发,这就会给实际操作过程带来误判断,可以说这样的设计是不成功的。
②图3. 21给出的仅仅是一个例子,实现的方法很多,请重新设计一种方案。
③完成本实验内容3,用双踪示波器观察CP、计数器输出Q。、Q,、Q2及8个灯的波形时,应注意如下技巧。
首先,将需要观察的所有波形作为参考波形,然后,将该参考波形固定地送至双踪示波器主触发通道,其他波形依次送至另一个通道与之比较,得到对应的波形图,如图3. 27所示为选择Q2的波形作为参考波形的对应波形图。
图3. 27广告流水灯波形
选择CP作为参考波形不合适。因为,首先CP的变化频率较之其他波形快,不易稳定;其次,电路中一个周期往往是好几个CP周期,而CP无始无终,不易寻找电路的一个周期的始末,因而宜在需观察的所有波形中,选一个频率变化最慢、最有特征的波形作为参考波形。图3. 27为选择Q2的波形作为参考波形的对应波形图,也可从8个灯中任选一个波形作为参考波形,但以选Yo为最佳。
