①双踪示波器、函数发生器、数字实验仪。

   ②模拟式或数字式万用表。

   ③主要器材：74LS01-1片，74LS04-1片，74LS244-2片，1 kQ电阻-3只。

   实验内容

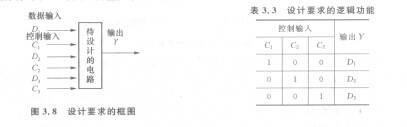

   1．用三态门实现三路信号分时传送的XC18V04VQ44C总线结构框图如图3.8所示，功能如表3.3所示。

   在实验中的要求如下。

   ①静态验证：控制输入端和数据输入端加高、低电平，用数字电压表测量输出高电平、低电平的电压值。

   ②动态验证：控制输入端加高、低电平，数据输入端加连续矩形脉冲；用示波器对应地观察数据输入波形和输出波形。

   ③动态验证时，分别用示波器中的AC耦合与DC耦合，测定输出波形的幅值V，。及高、低电平值。

   2．如何用集电极开路(OC)与非门实现三路信号分时传送的总线结构要求与实验内容1基本相同，只是要求实现与实验内容1的取反输出。

   进行电路设计前，首先弄清实验要求，电路所要反映的逻辑功能要求，然后选用器件．了解器件的逻辑功能和其集成电路引脚的含义，最后根据逻辑功能要求画出电路逻辑图。

   由于题目中有3个控制端，故应该用3个三态门，又因为所选用的三态门74LS244的使能控制端是低电平有效，而本题的控制输入端是高电平有效，故本题的控制输入端应该通过反相器接到三态门，电路原理图如图3.9所示。图3.9中S是三态门、F是反相器。
