DS18820的6条控制命令
发布时间:2014/6/15 16:40:17 访问次数:783
I/O与单片机的I/O线相连;另一种PIP3104-P是用寄生电源供电,此时UDD、GND接地,I/O接单片机lUO。无论是内部寄生电源还是外部供电,I/O口线要接5kQ,左右的上拉电阻。DS18820有6条控制命令,如表10-7所示。

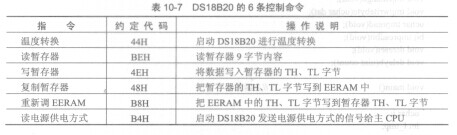

表10-7 DS18820的6条控制命令
CPU对DS18820的访问流程是:先对DS18820初始化,再进行ROM操作命令,最后才能对存储器操作,数据操作。DS18820每一步操作都要遵循严格的工作时序和通信协议。如主机控制DS18820完成温度转换这一过程,根据DS18820的通信协议,需经3个步骤:每一次读/写之前都要对DS18820进行复位,复位成功后发送一条ROM指令,最后发送RAM指令,达样才能DS18820进行预定的操作。
单线数字温度传感器实验
DS18820单线数字温度传感器实验流程如图10-7所示。
图10-7 DS18820单线数字温度传感器实验流程
I/O与单片机的I/O线相连;另一种PIP3104-P是用寄生电源供电,此时UDD、GND接地,I/O接单片机lUO。无论是内部寄生电源还是外部供电,I/O口线要接5kQ,左右的上拉电阻。DS18820有6条控制命令,如表10-7所示。
表10-7 DS18820的6条控制命令
CPU对DS18820的访问流程是:先对DS18820初始化,再进行ROM操作命令,最后才能对存储器操作,数据操作。DS18820每一步操作都要遵循严格的工作时序和通信协议。如主机控制DS18820完成温度转换这一过程,根据DS18820的通信协议,需经3个步骤:每一次读/写之前都要对DS18820进行复位,复位成功后发送一条ROM指令,最后发送RAM指令,达样才能DS18820进行预定的操作。
单线数字温度传感器实验
DS18820单线数字温度传感器实验流程如图10-7所示。
图10-7 DS18820单线数字温度传感器实验流程
