使用数码管时，AD7679ASTZ要先识别是共阴型的还是共阳型的，这可以通过测量它的管脚找公共阴极和公共阳极，方法为：首先找个电源(3～5V)和1个1kQ（几百欧的也行）的电阻，VCc串接各电阻后和GND接在任意两个脚上，组合有很多，但总有一个LED会发光的，找到一个就够了，然后GND不动，Vcc（串电阻）逐个碰剩下的脚，如果有多个LED（一般是8个）亮，那它就是共阴型的。相反用Vcc不动，GND逐个碰剩下的脚，如果有多个LED（一般是8个）亮，那它就是共阳型的。．也可以直接用数字万用表，同测试普通半导体二极管一样。注意，万用表应放在RxlOK档，因为RxlK档测不出数码管的正反向电阻值。对于共阴极的数码管，红表笔接数码管的“．”，黑表笔分别接其他各脚。测共阳极的教码管时，黑表笔接数码管的VDD，红表笔接其他各脚。红表笔是电源的正极，黑表笔是电源的负极。

   然后还要清楚共阴数码管和共阳数码管各自的引脚分布，如图7-16所示。从a～dp管脚输入不同的8位二进制编码，可显示不同的数字或字符，这种编码就称为八段码。共阴极和共阳极的字段码互为反码，表7-3是八段LED数码管字形代码表。

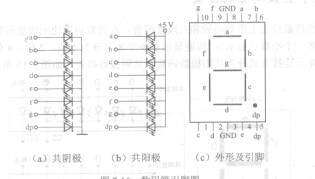

   图7-16数码管引脚图

   数码管要正常显示，就要用驱动电路来驱动数码管的各个段码，从而显示出我们要的数字，驱动电路有多种类型，需要根据实际情况进行设计。
