设备方面，在波峰喷嘴（见图13-5）前、后外侧，一般都设置有可调节的“侧板”。W2465S-70LL调铃侧板的倾斜角，可使焊料在沿倾斜面逐渐返回焊料槽的过程中不断减速，从而达到控制焊料流速的目的；调节位于喷嘴前面的侧板的位置，可以控制波峰形状，从而控制流体的速度特性。

   ①增压腔；②喷嘴；③液态焊料液面；④平滑焊料波；⑤倾斜角可调的传送装置；⑥焊料从远远低于液面处返[回焊料槽⑦可调节的“侧板”；⑧旋转“侧板”呈不同的倾斜角度，控制焊料流速。

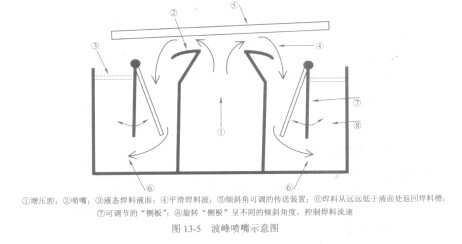

   图13-5波峰喷嘴示意图

   通过以上分析可以得出一个结论：当传送角度、焊料波温度、黏度等条件都一定时，对某一特定的PCB，其传送速度与液态焊料流体速度都有一个最佳的配合关系。因此，如何找到这个最佳的配合关系，是波峰焊工艺要掌握和控制的难点。

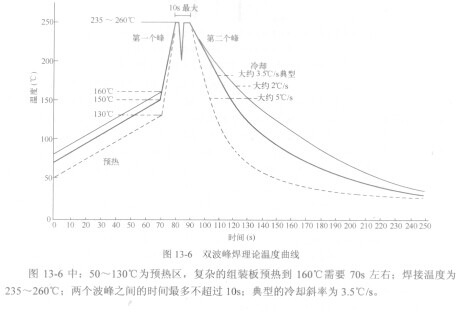

   当然，波峰焊与回流焊一样，都要控制温度曲线，这样才能获得理想的焊接界面组织，才能从根本上提高和稳定焊接质量。双波峰焊的理论温度曲线如图13-6所示。
