选择性涂覆工艺是利用自动涂覆设备，LM3S9B92-IQC80-C5在组装板的焊点表面或指定的器件表面精确喷涂如聚氨酯、环氧、丙烯酸、有机硅等多种液态涂料。它可咀通过设置各种工艺参数，实现精确地定位、

定量涂覆，因此能够量化控制涂层的厚度，均匀性好，一致性好。

   下面以美国USI Prism350/450选择性液态涂覆系统为例，介绍选择性涂覆工艺。

   该系统主要由涂覆头、运动和定位系统、控制系统、推拉式电气控制单元等系统组成。

   涂覆头

   涂覆设备的主要技术和成本在涂覆头上，选择性涂覆设备通常是采用雾化喷头及点胶头，按照预先设定好的涂覆轨迹及涂覆流量对组装板进行涂覆，雾化喷头用于大面积涂覆，点胶头可对狭窄的区域进行精密的涂覆。

   (1)超声涂覆头（见图17-1）

   超声喷涂技术的主要特点：

   ①稀薄的无缺陷涂覆应用；

   ②卓越的边界精度和一致性；

   ③膜厚12～125ym (0.5～5mil)；

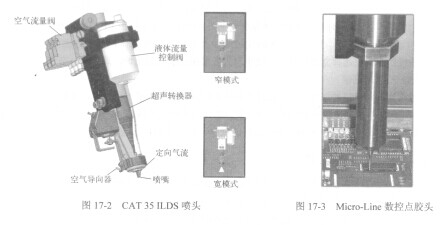

   ④图形宽度5～251u,m (0.2～lmil)。    图17-1  Prism350/450超声涂覆头超声涂覆头使用超声波能力产生受控的雾化喷射，涂覆采用喷射漏嘴，电子控制的流攮阀提供精确的液体流量速度。定向的气流使超声波喷涂产生两种不同的图形——窄模式和宽模式。所有喷雾头的功能都由Prism系统软件控制，产生最佳的喷射图形（线、点和填充）。CAT 35 ILDS喷头（见图17-2）可以任意配置成单棋式或双模式。

   (2)精密数字点胶头

   Micro-Line数控点胶头（见图17-3）是为Prism Ultra-Coat涂覆系统产品设计的。点胶头是由高速液流计量阀和一个高精度管嘴组成的。Micro-Line可精确涂覆小至Imm的宽度，液体流量由PRISM软件系统进行控制，管口至线路板的点胶高度在5～15mm间可调。

   涂覆精度如下：

   ●涂覆宽度：1～3mm。

   ●涂覆厚度：6～125mm。

   ●边界公差：+lmm。

   ●适应高度：在基板上方5～15mm。

   ●无间断，精确控制开／停，无需手动调整。
