PCB定位孔和夹持边的设置

发布时间:2014/5/7 21:37:27 访问次数:2309

   一般丝印机、贴装机的PCB定位有针定位、边定位两种方式。

   (1)针定位的定位孔

   ①定位孔2个,VC45210-PBC80-B1Z位置在PCB的长边一侧,孔径为矽3.lmm(不同的机型,定位孔的孔径略有不同,一般在郝~4mm之间)。

   ②定位孔必须与PCB打孔数据同时生成。

   ③定位孔内壁不允许有电镀层。



   ④定位孔的位置及尺寸要求如图5-82所示。

   (2)针定位与边定位不能布放元器件的区域

   导轨夹持边和定位孔附近不能布放元器件。

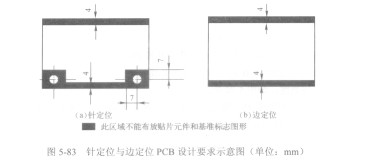

   图5-83 (a)为针定位不能布放元器件的区域,

   图5-83 (b)为边定位不能布放元器件的区域。




   一般丝印机、贴装机的PCB定位有针定位、边定位两种方式。

   (1)针定位的定位孔

   ①定位孔2个,VC45210-PBC80-B1Z位置在PCB的长边一侧,孔径为矽3.lmm(不同的机型,定位孔的孔径略有不同,一般在郝~4mm之间)。

   ②定位孔必须与PCB打孔数据同时生成。

   ③定位孔内壁不允许有电镀层。



   ④定位孔的位置及尺寸要求如图5-82所示。

   (2)针定位与边定位不能布放元器件的区域

   导轨夹持边和定位孔附近不能布放元器件。

   图5-83 (a)为针定位不能布放元器件的区域,

   图5-83 (b)为边定位不能布放元器件的区域。
