BGA的常见设计问题
发布时间:2014/5/4 20:10:33 访问次数:613

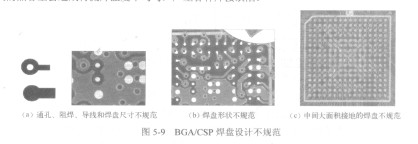

图5-9 (a)是通孔、阻焊、导线和焊盘尺寸不规范的示例,图5-9 (b)是焊盘形状不规范、AM29LV128ML-123REI部分焊盘被阻焊覆盖的示例,图5-9 (c)是中间大面积接地焊盘直接用阻焊分隔的不规范示例,大的热容量会造成再流焊温度不均匀,产生各种焊接缺陷。
阻焊、导线和焊盘尺寸不规范 (b)焊盘形状不规范 (c)中间人面积接地的焊盘不规范
图5-9 BGA/CSP焊盘设计不规范
再流焊和波峰焊混装工艺中,BGA的导通孔没有堵塞造成二次熔锡

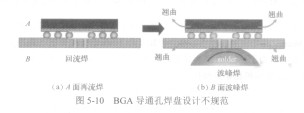

从图5-10的失效案例可以看出,由于BGA的导通孔没有堵塞(没有设计盲孔或进行埋孔处理),4面再流焊后是合格的,但经过B面波蜂焊工艺后使中间导通孔附近的焊球产生二次熔锡,造成BGA焊点失效。
元器件及元器件的包装选择不合适
由于没有按照贴装机供料器配置选购元器件及元器件的包装,造成无法用贴装机贴装。
从以上设计问题例子中可以看出,PCB设计问题在生产工艺中是很难甚至是无法解决的。即使采取补救措施或通过返修暂时解决了,但对产品质量、成本和效益都会造成不同程度的损失。
图5-9 (a)是通孔、阻焊、导线和焊盘尺寸不规范的示例,图5-9 (b)是焊盘形状不规范、AM29LV128ML-123REI部分焊盘被阻焊覆盖的示例,图5-9 (c)是中间大面积接地焊盘直接用阻焊分隔的不规范示例,大的热容量会造成再流焊温度不均匀,产生各种焊接缺陷。
阻焊、导线和焊盘尺寸不规范 (b)焊盘形状不规范 (c)中间人面积接地的焊盘不规范
图5-9 BGA/CSP焊盘设计不规范
再流焊和波峰焊混装工艺中,BGA的导通孔没有堵塞造成二次熔锡
从图5-10的失效案例可以看出,由于BGA的导通孔没有堵塞(没有设计盲孔或进行埋孔处理),4面再流焊后是合格的,但经过B面波蜂焊工艺后使中间导通孔附近的焊球产生二次熔锡,造成BGA焊点失效。
元器件及元器件的包装选择不合适
由于没有按照贴装机供料器配置选购元器件及元器件的包装,造成无法用贴装机贴装。
从以上设计问题例子中可以看出,PCB设计问题在生产工艺中是很难甚至是无法解决的。即使采取补救措施或通过返修暂时解决了,但对产品质量、成本和效益都会造成不同程度的损失。
