在直流或交流电源线上接一个振动继电器能够产生噪声。这个系统由接在电源线上的继电器和与其串联的常闭触点组成，如图18-26所示。FDD6676AS电源开启时，继电器将闭合，常闭触点将打开而继电器将断开。这个过程将继续到电源从继电器上移开，因而称为振动继电器。继电器断开时，电源线上将产生一个很大的感应冲击电压，  这个电压通常是电源线电压的10～100倍，可能达到数百甚至数千伏。可以在继电器两端接两个背靠背的齐纳二极管抑制（限制）这个电压，如图18-26所示。由于在机箱里安装了继电器，继电器两端接有不同值的雪崩二极管，通过一个旋转开关，能够改变电源线上噪声电压的幅值。这个测试对于确定EUT对电源线上噪声的敏感度是非常有效的。这个测试也是很实用的，因为许多电源线上都接有继电器或螺线管。

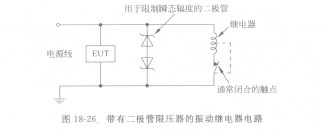

   图18-26带有二极管限压器的振动继电器电路

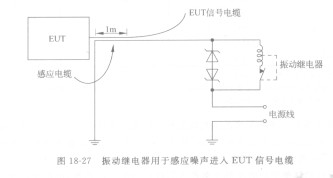

   振动继电器也能被用来把噪声电压感应进入信号电缆，如图18-27所示。振动继电嚣通过一条单独的电缆由一个单独的电源供电。一条大约Im长的电缆与被测信号电缆平行，捆在一起。继电器电路中的噪声电流将在测试电缆中磁感应一个噪声电压。开关二极管可以有不同的击穿电压，进入继电器电路，将改变感应测试电压的幅值。
