测量不同IC地插脚之间的差模噪声电压将提供PCB接地结构的性能（见表10-2）。 NP22N055SHE因为你在两个接地点之间测量，这种测量将使用平衡差分探头而不是标准的非平衡探头（见附录E．4节）。

   大多数仪器制造商使差分探头对于他们的设备是高阻抗有源的[场效应晶体管(FET)输入]，用这些探头的问题是它们通常很贵，易损坏（如果遇到过电压，很容易损坏它们FET的输入），带宽窄。如果采用高输入阻抗，这些问题都能够解决，不需要地对地噪声电压测量。几百欧姆至lkQ的输入阻抗对于这些应用是足够的。图18-8表示一个自制的Xl0平衡无源差分探头的详细结构，这种探头在这些应用中很好用，输入阻抗lOOOCl( Smith，1993)。这种探头是在如图4-7所示的平衡电路中使用同轴电缆原理的一个实际应用。注意，在探头的顶端电缆屏蔽层没有连接到电路。

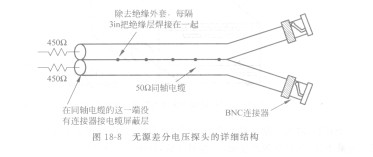

   图18-8  无源差分电压探头的详细结构

   在示波器上使用这种平衡探头时，输入被送人示波器的两个通道，其中一个反向，两个输入被加上。但是如果这种无源差模探头与频谱分析仪一起使用，只有一个输入是可用的。因此，在把这个信号加到频谱分析仪之前，必须把两个信号变成一个。这很客易用一个高频的180。合成仪实现（例如一个Model ZFSCJ-2-1微型电路）。这种合成仪的频率响应是1～500MHz，插入损耗大约4dB，在测量电压时这些必须计人。图18-9是一个自制的无源

Xl0差模探头，带有180。合成仪。这种探头的工作频率高达500MHz，如果需要可以扩展到1GHz，但是它的吉赫版，就是X20探头了。
