混合信号板模拟和数字电路可以使用分割电源。这通常导致分割电源平面。只要布 NJD35N04T4G线时使与电源平面相邻的任何层上都没有迹线跨越缝隙“，那么分割电源平面是可以接受的。跨越电源平面缝隙的任何迹线都必须布设在与一个完整的接地平面邻近的层上。在很多情况下，把一些电源，通常是模拟电源布设为信号层上的迹线而不是平面，就可以避免分割电源平面。

   模拟电源可以通过几种不同的方法得到，包括：

   ·单独的电源。

   ·稳压器，隔离数字电源。

   ·滤波器，隔离数字电源。

   如果使用稳压器，线性稳压器要优于开关式稳压器，尤其是在高分辨率转换器的情况，因为它会提供一个役有任何附加开关噪声的输出。如果使用滤波器，它可由一个单独的隔离了数字电源的滤波器组成，为所有模拟电路供电，或者是在模拟和数字电源插脚之间的每个IC用单独的滤波器，或者在一些情况下用两种方法供电。

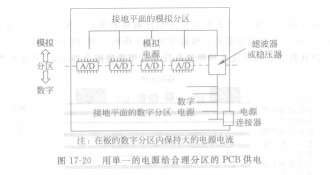

   因为数字电路驱动最大数量级的电流并且有最大的瞬态电流，电源连接器应该位于板的数字分区内。于是电源可以直接给数字电路馈电，然后经滤波或稳压后给模拟电路供电，如图17-20所示。

   模拟电源稳压器或滤波器应该处于跨越板的模拟和数字部分之间的区域，这与A/'D转换器相似。

   因为电源平面会成为邻近迹线层上信号电流的返回路径，如果这个平面被分割，返回电流路径将被切断。
