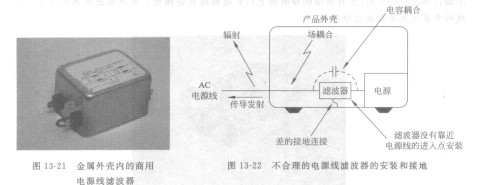

图13-21表示装在金属外壳内的一个商用电源线滤波器。这个滤波器的性能是由它在哪里安装、SN74HCT273DWR怎样安装以及怎样布线决定的，因为这是滤波器的电气设计。图13-22表示与电源线滤波器安装相关的三个常见的问题，这些问题显著减小它的有效性。

   图13 - 21  金属外壳内的商用    图13-22  不合理的电源线滤波器的安装和接地电源线滤波器

   第一，滤波器没有安装在靠近电源线进入机壳的位置，因此，暴露的电源线会从机壳内的电场和磁场中拾取噪声。滤波器不能去除滤波器后面交流电源线拾取的任何噪声。

   第二，滤波器到机壳的接地线有大的电感，这将减小滤波器中Y电容的有效性。滤波器制造商用图14-ll(c)所示的技术安装内部Y电容以产生连接滤波外壳的绝对最小的电感。

   第三，在嘈杂的电源一滤波器接线和交流电源线之间出现电容耦合。不要使滤波器输入导线与输出直流电源线太近，这样将使寄生电容耦合最大。

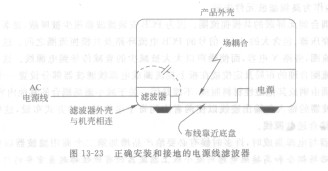

   图13-23袁示全部克服了上述三个问题的电源线滤波器一个合理的安装方法。滤波器被装在交流线进入机壳处以防止场耦合进滤波后的电源线。金属外壳阻断了从滤波器输入电缆和滤波后的电源线耦合的任何电容。
