屏蔽的环形天线就是一个例子，2SA985A电场被选择性屏蔽，而磁场不受影响。这种天线用于无线电测向仪中以及在EMC预测量中作为磁场探头（见18.4节）。在广播接收机中，它也能够降低天线的噪声拾取。后者的结果是很重要的，因为大部分当地的噪声源主要产生电场。图2-29 (a)显示了基本的环形天线。根据式(2-12)，磁场在环路中产生的电压。

   是磁场和环平面法线间的角度。然而，环天线也作为一个垂直天线从入射电场拾取电压。

    此电压等于电场E乘以天线的有效高度。对于一个圆形单环天线，有效高度为27cA/A (ITT，1968，25-6)。由电场感应的电压。

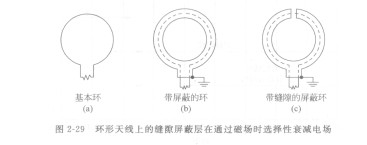

   图2-29环形天线上的缝隙屏蔽层在通过磁场时选择性衰减电场

   为了消除电场耦合，环应该像图2-29(b)那样屏蔽。然而，这种结构允许屏蔽电流流过，这将会在屏蔽电场的同时也屏蔽了磁场。为了保护环的磁灵敏度，屏蔽必须打破，以防止屏蔽电流流动。这通过在顶部破坏屏蔽是可以做到的，如图2-29(c)所示。结果是天线只响应波的磁场。
