线间变压器电路

发布时间:2014/3/27 20:55:16 访问次数:1268

    (1) VT2电流回路。VT2导通时电流回路是:TED485直流工作电压+V—T2 一次绕组上半部分一VT2集电极一VT2发射极一R6一地。

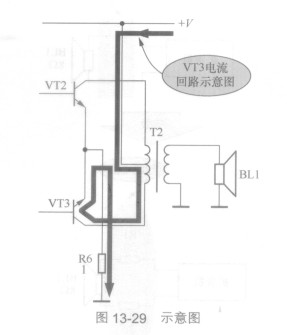

    (2) VT3电流回路。VT3导通时电流回路是:如图13-29趼示,直流工作电压+V一T2 一次绕组下半部分÷VT3集电极一VT3发射极一R6一地。

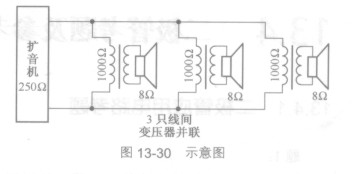

   图13-30所示是线间变压器电路,电路中有3只线间变压器并联,然后接在输出阻抗为250Q的扩音机上。线间变压器的一次阻抗是1000Q,二次阻抗是8Q,与8Q扬声器连接,这样扬声器能获得最大功率。3只1000Q线间变压器并联后的总阻抗约为333Q,与扩音机的输出阻抗匹配。



   在长距离传输音频功率信号(一种可以直接驱动扬声器的音频信号)时,为了防止音频功率消耗在传输线路上,采用了线间变压器。

   图13-31是长距离传送信号时的导线电阻示意图,如果距离在50m,两根导线的电阻各为约20Q,而扬声器的阻抗只有8Q,于是大量的音频信号功率降在了导线上。为此要采用高输出阻抗的扩音机,以减小传输线路中的电流。




    (1) VT2电流回路。VT2导通时电流回路是:TED485直流工作电压+V—T2 一次绕组上半部分一VT2集电极一VT2发射极一R6一地。

    (2) VT3电流回路。VT3导通时电流回路是:如图13-29趼示,直流工作电压+V一T2 一次绕组下半部分÷VT3集电极一VT3发射极一R6一地。

   图13-30所示是线间变压器电路,电路中有3只线间变压器并联,然后接在输出阻抗为250Q的扩音机上。线间变压器的一次阻抗是1000Q,二次阻抗是8Q,与8Q扬声器连接,这样扬声器能获得最大功率。3只1000Q线间变压器并联后的总阻抗约为333Q,与扩音机的输出阻抗匹配。



   在长距离传输音频功率信号(一种可以直接驱动扬声器的音频信号)时,为了防止音频功率消耗在传输线路上,采用了线间变压器。

   图13-31是长距离传送信号时的导线电阻示意图,如果距离在50m,两根导线的电阻各为约20Q,而扬声器的阻抗只有8Q,于是大量的音频信号功率降在了导线上。为此要采用高输出阻抗的扩音机,以减小传输线路中的电流。
