单声道OTL音频功率放大AA7811器集成电路知识点“微播”

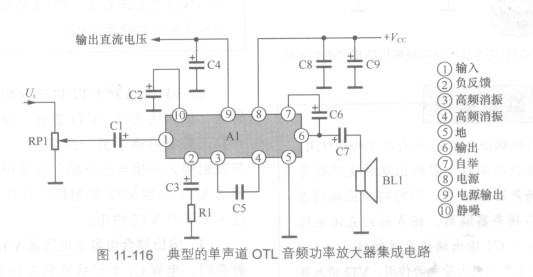

   图11-116所示是典型的单声道OTL音频功率放大器集成电路。电路中，Al为单声道OTL音频功率放大器集成电路，U．为输入信

号，这一信号来自前级的电压放大器输出端。RP1是音量电位器，BL1是扬声器。

   图11-116典型的单声道OTL音频功率放大器集成电路

   对典型的单声道OTL音频功率放大器集成电路工作原理的分析需要分成以下几个部分进行。

   掌握集成电路A1各引脚作用

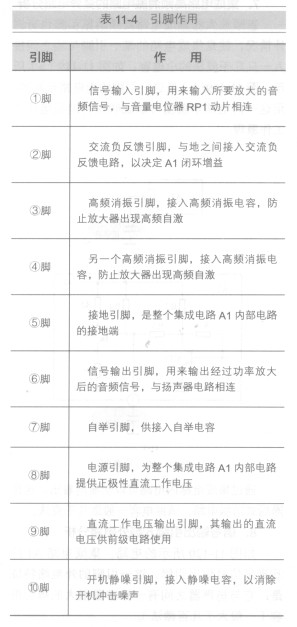

   分析集成电路工作原理的关键之一是了解各引脚的作用。这一集成电路共有10根引脚，各引脚作用如表11-4所示。
