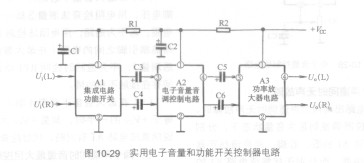

图10-29所示是采用电子音量控制电路、集成电路功能开关的电路，SLF7030T-330MR65-PF用这一电路来说明电路的检查方法和具体过程。

   图10-29实用电子音量和功能开关控制器电路

   (1)两个声道同时无声故障。

   ①用万用表的直流电压挡分别测量Al和A2的电源引脚①脚的直流电压，若Al的①脚无电压，则查Rl是否开路和Cl是否短路。若A2的①脚无电压，则查R2是否开路和C2是否短路。

   ②若各集成电路的直流工作电压均正常，则用万用表的欧姆挡分别测量各集成电路的地线引脚接地是否良好。

   ③测量集成电路Al功能开关转换控制引脚上的直流电压是否正常，不正常时用电阻法检查功能开关是否存在接触不良问题。

   (2)某一声道无声故障。

   ①只有一个声道存在无声故障时，不必去测量各集成电路电源引脚的直流工作电压，有一个声道工作正常，就能说明各集成电路的直流工作电压正常，因为左、右声道电路的直流工作电压是由同一条线路供给的。

   ②在个别机器中，左、右声道各用一块单声道的集成电路作为放大器，此时虽然直流电压供给线路是共用的一条，但仍要测量有无声故障的这一声道集成电路电源引脚上的电压，以防铜箔线路存在升裂故障。

   ③在放大器电路直流工作电压检查正常后，再用干扰检查法进行故障范围的再压缩。

    这里以左声道出现无声故障为例，介绍干扰法的具体运用过程。

   a．首先用螺丝刀去断续接触（干扰）集成电路A3的输入端③脚，此时若左声道扬声器中没有“喀啦、喀啦”的响声，则说明集成电路A3工作不正常，故障就出在这一集成电路中，对此集成电路进行进一步的检查。若干扰时有较大的响声，则说明这一集成电路工作正常，应继续向前级电路检查。

   b．在检查A3正常之后，再干扰A2的左声道输出端④脚，若此时无声则是耦合电容C5开路，或是A2的④脚与A3的⑧脚之间铜箔线

路出现开裂故障。若干扰时扬声器中有较大的响声（与干扰A3的（》脚时一样大小的响声），说明A2④脚之后的电路工作均正常。

   c．下一步干扰A2的左声道输入端③脚，此时若无响声则是A2出了问题，对该集成电路进行进一步的检查。若干扰时的响声比干扰A3的③脚时还要响，则说明集成电路A2工作也正常。用上述干 扰方法进一步向前级电路进行检查。

   ④某一声道出现无声故障时，不必检查集成电路Al的功能开关转换引脚上的直流电压，因为Al是一个双声道集成电路，有一个声道工作正常，就钝说明控制电压正常，此时要对Al的有故障声道集成电路外电路中的元器件进行检测，没有发现问题时更换集成电路Al试一试。
