组合音响在家庭中的拥有量巨大，电源电UC232A2000G路发生故障的概率也比较高。图9-27所示是组合音响的一种主电源电路。电路中的S6是整机的交流电源开关，Tl是电源变压器。11VD5～11VD8构成正、负极性对称全波整流电路，11VD9和11V D10构成另一组正极性的全波整流电路，11A3是+12V三端稳压集成电路。

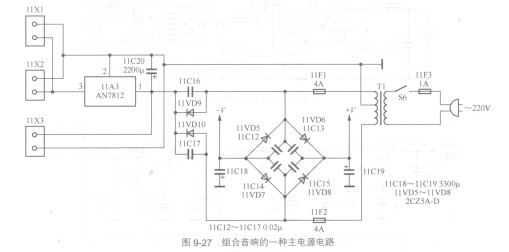

    图9-27组合音响的一种主电源电路

   关于这一电源电路的故障分析主要说明以下几点。

    (1)当电源变压器Tl二次绕组中心抽头开路时，电路中的3组全波整流电路都不能正常工作，整流电路的电流不能成回路。

    (2)3路整流电路有各自的滤波电容，当某一只滤波电容开路时，只影响该路直流输出电压，使该路输出电压中的交流成分很大，造成交流声大，从而影响整机电路的正常工作。

    (3)熔丝11F3熔断时，3路整流电路都没有交流电压输入，也就没有整机直流工作电压。

    是组合音响的另一种实用电源电路。电路中的3T1是电源变压器，Sl是交流电源开关，3VD6×4和3VD7 x4都是整流二极管。

   这一电路的故障分析是：对复杂电源电路的故障分析第一步要按照逻辑划分故障区域，如果没有进行这样的逻辑分析就直接查找故障部位，大多数情况下是盲目的。
