这一电路实际上是两个半波整流电路，且 JAD2402162NA401为并联结构，所以对这一电路的故障分析主要有以下几点。

    (1)当一组整流电路出现开路故障时不影响另一组整流电路的工作。但是，如果有一组整流电路出现短路故障，由于影响了电源变压器的正常I作，所以另一组整流电路的工作也受到不良影响。

   (2)当Tl二次绕组抽头接地线开路后，两组整流电路均无电压输出。

   (3)对每一组整流电路的故障分析同前面介绍的半波整流电路故障分析一样。

    两组二次绕组的正、负极性波整流电路故障分析

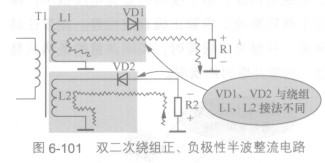

   图6-101所示是有两组二次绕组的正极性和负极性半波整流电路。电路中的电源变压器是Tl，这里是降压变压器，Ll和L2是它的两个二次绕组，分别输出50Hz交流电压。VD1和VD2是两只整流二极管。Ll、VD1、Rl和L2、VD2、R2分别构成两组半波整流电路，Rl和R2分别是两个整流电路的负载。

   图6-101  双二次绕组正、负极性半波整流电路对这一电路的故障分析主要说明以下两点。

   (1)当Tl -组二次绕组接地引脚断开时，仅使该组整流电路无直流电压输出。

   (2)当某一只整流二极管短路时，该整流电路无输出电压的同时另一组整流电路也无电压输出，这是因为该短路二极管使电源变压器发生负载短路（经滤波电容）故障熔断电源回路熔丝。
