万用表检修典型电源变压器电路故障

    电源变压器电路故障检修

    图6-80所示是一种最简单的电源变压器电路。NC7SZ04P5X电路中的Sl是电源开关，Tl是电源变压器，VD1是整流二极管。

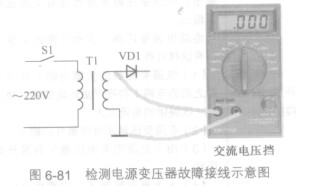

   图6-81是检测电源变压器故障接线示意图。检测电源变压器故障的关键测试点是测量电源变压器的二次输出电压，这是最为方便和有效的检测方法。

   图6-81  检测电源变压器故障接线示意图

   如果测量结果正常，即有正常的交流电压输出，说明电源变压器工作正常。如果测量结果没有交流电压输出，在测量220V交流电压输入正常的情况下，说明电源变压器出现了故障（如果电路中有熔断器，则先检测其有没有熔断）。电源变压器电路故障分析

    一次侧开路故障。当电源变压器Tl -次绕组开路时，将没有交流市电流过一次绕组，此时Tl二次绕组两端没有交流电压输出。

   这一电路中Tl -次绕组回路开路的最大可能是电源开关Sl接触不良（两触点之间开路）和Tl -次绕组本身开路。

   电源变压器一次侧是一个串联回路，回路中任何一个元器件开路就会出现Tl三次侧无交流低电压输出的故障。
