RC低频衰减电路故障分析

    (1) C4或R5开路故障分析。

    (2) C4短路故障分析。

    万用表检修RC低频提升电路故障

   RC低频提升电路故障检修

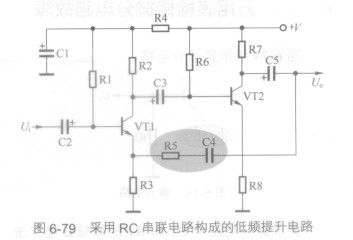

   图6-79所示是采用RC串联电路构成的NC7SU04M5X低频提升电路。R5和C4构成电压串联负反馈电路。

    关于这一电路中R5和04的故障处理方法： 如果整个放大器输出信号增大了，说明R5或04 开路，可直接用一只等阻值电阻或等容量电容进行代替检查。这是因为R5或C4开路后，负反馈量减小，放大器放大能力增大，所以输出信号增大。

    图6-79采用RC串联电路构成的低频提升电路

   如果整个放大器输出信号减小，且伴有噪声的话，直接更换电容C4试试。因为C4漏电或短路会造成负反馈量增大，放大器放大能力下降，而它漏电又会出现噪声故障。

    2．RC低频提升电路故障分析

   (1) C4或R5开路故障分析。

   (2) C4短路故障分析。
