RC低频衰减电路故障检修

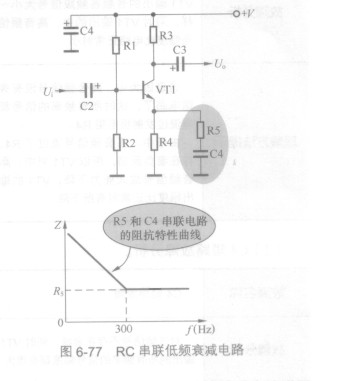

   图6-77所示是采用RC串联电路来衰减NC7SB3157P6X低频信号的电路。R5和C4串联电路并联在负反馈电阻R4上，是负反馈电路的一部分。

   图6-77 RC审联低频衰减电路

   关于电路中R5和C4的故障处理方法说明如下。

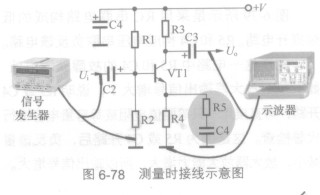

   (1)如果采用测量仪器进行电路故障检测，需要音频信号发生器和示波器，图6-78是测量时接线示意图。信号发生器接在该放大器输入端，示波器接在该电路输出端。如果测量显示输出信号明显减小，说明R5或C4开路。如果测量结果是输出信号明显增大，说明C4短路的可能性很大。

   (2)在没有测量仪器时，可以用代替检查的方法对R5和C4进行检查。
