图4-32是测量直流电动机工作电流接线示意图，A3B-14D-2C这时直流电流表串联在电动机的电源回路中，电动机不同转矩下会有不同大小的电流，转矩大时电流也大。

    测量整机直流工作电流

   修理中，有时需要通过测量整机直流工作电流的大小来判断故障性质，因为这一电流能够大体上反映出机器的工作状态。当工作电流很大时，说明电路中存在短路现象；而工作电流很小时，说明电路中存在开路故障。

   测量整机工作电流大小应在机器直流工作电压正常的情况下进行。

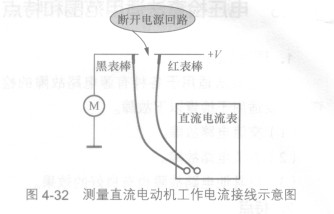

    图4-32测量直流电动机工作电流接线示意图

   测量交流工作电流

   测交流工作电流主要是检查电源变压器空载时的损耗，一般是在重新绕制电源变压器、电源变压器空载发热时才去测量，测量时用交流电流表（一般万用表上无此挡）串在交流市电回路上，测量交流电流时表棒没有极性之分。
