通过测量导线的电阻和开关的接通、断开两X25020个状态的电阻，可以初步感受欧姆挡测量电阻值的功能，为以后学习测量各种元器件打下基础。

   1.万用表欧姆挡测量导线的方法

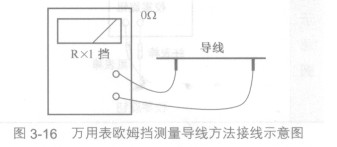

   图3-16是用万用表欧姆挡测量导线方法的接线示意图。将万用表置干欧姆挡Rxl挡，两支表棒任意接导线的两端，这时指针指示的阻值为这段导线的电阻值。如果导线很短，则其电阻值为零；如果指针指示不为零，则很可能是万用表的欧姆挡Rxi挡指针没有校零。

    图3-16万用表欧姆挡测量导线方法接线示意图

    2．万用表欧姆挡测量开关接通状态下接触电阻的方法

   图3-17是用万用表欧姆挡测量开关接通状态下接触电阻的方法示意图。将万用表置于欧姆挡R×1挡，两支表棒任意接开关的两根引脚，并将开关置于接通状态，这时的指针应向右偏转，指向零处。

    图3-17万用表欧姆挡测量开关接通状态下接触电阻的方法示意图

   如果测量开关接通时的接触电阻不为零，则说明该开关存在接触不良、接触电阻大等故障，测量的阻值越大，说明接触不良故障越严重。
