一、简介

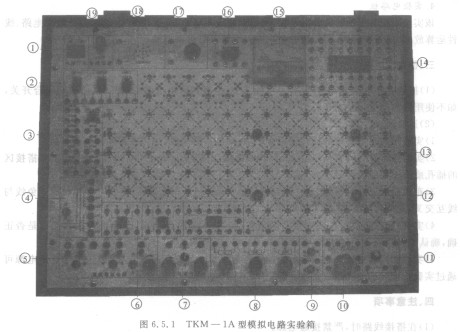

    实验室现有TKM-1A型模拟电路实验箱，U2010B面板布置如图6.5.1所示。该装置配合信号源、示波器、交流毫伏级电压表等仪器可以完成多个模拟电子技术或低频电子电路的实验。实验箱内备三端稳压器、整流桥、电容、交流电压源、直流稳压电源、直流信号源、电位器、钮子开关、电感、按钮开关、双列直插芯片插座、毫安表、继电器、12V电源指示、喇叭(0. 25W/8Q)、电源短路警报等。在实验电路搭按区，可按实验要求搭接实验电路，或者在面包板上搭接实验电路，利用实验箱上备有的功能，可以完成有关实验所列的全部内容和学生自己设计的模拟电路的实验。

    二、实验箱面板简介

    ①总电源(AC)开关。②三端稳压器。③电容及整流桥。④交流电压源。⑤直流稳压电源。⑥⑩双列直插芯片插座(8P×2；14P×1；40P×1)。⑦直流可调信号源（2输出端）。⑧电位器(lkfl;lOkQ;lOOkfl)。⑨钮子开关。⑩电感线圈。⑩按钮开关。⑥扩展板固定插座。⑩实验线路搭接区。⑩毫安表(≤ImA)。⑩继电器。⑩报警显示(12V)。⑩喇叭(0. 25Wl8\Q)。⑩+12V直流电源报警。
