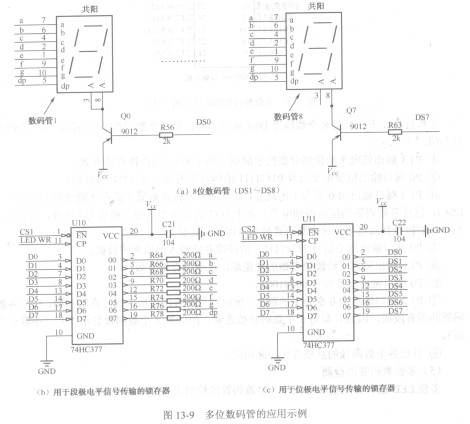

多位数码管的显示内容需要通过单片机编程、 YS12S10-DG配合锁存器来实施动态显示。图13-9为单片机STC89C52通过锁存器74HC377（其功能可查阅资料）控制8位数码管进行显示的电路。本例用单片机的PO口（当然也可以用其他I/O端口）输出位极电平信号和段极电平信号（注：本例P0.7、PO．6……P0．O依次连接两个锁存器的D7、D6……D0，其中一个锁存器用于送段控制信号a、b、c、d、e、f、g、dp，另一个用于送位控制信号DS7～DSO），以节省单片机的I/O端口。用Pl.0和Pl.l两个端口输出电平信号分别控制段锁存器和位锁存器的使能端（即CS1和CS2），使它们有效或无效。

     用P1.2和P1.3端口分别接两个锁存器的11脚，当这两个脚输出由O变为1的跳变时，可使段锁存器、位锁存器传送数据到输出端并锁存在输出端，此时，锁存器输出端的数据不受输入端的影响。
