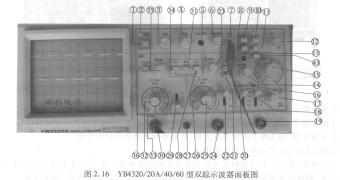

模拟示波器型号很多，不可能一ON4973一列举，这里简单介绍一下YB4320/20A/40/60型双踪示波器。其面板如图2. 16所示。

      在图2. 16中，根据示波器其各旋钮和开关的功能，可分成电源及示波管控制系统、垂直系统、水平方向部分及触发4个部分。下面将对这4个部分进行说明。

      电源及示波管控制系统：示波器用交流电源插座，该插座下端装有保险丝管。

      电源开关(POWER)。按键弹出即为“关位置”，按下为“开”位置。

      电源指示灯。电源接通时，指示灯亮。

      亮度旋钮(INTENSITY)。顺时针方向旋转，亮度增强。

      聚焦旋钮(FOSUS)。用来调节光迹及波形的清晰度。

      光迹旋转旋钮(TRACE ROTATION)。用于调节光迹与水平刻度线平行。

      刻度照明旋钮(SCALE ILLUM)，用于调节屏幕刻度亮度。

      特别说明：上面①对应说明示波器面板的①，②对应面板的②，后面也是如此，直至面板介绍结束。

      垂直系统。 ⑩通道1输入端[CHl INPUT(X)]。用于垂直方向输入。在X-Y方式时输入端的信号成为X信号。②交流一接地一直流耦合选择开关(AC-GND-DC)选择垂直放大器的耦合方式。

      交流(AC)：垂直输入端由电容器来耦合。

      接地(GND)：放大器的输入端接地。

      直流(DC)：垂直放大器输入端与信号直接耦合。
