五引脚电磁继电器

     (1)五引脚电磁继电器的实物、铭牌和引脚功能

    五引脚电磁继电器的实物、TNY277PN铭牌和引脚功能如图4-2所示。其工作过程是：1、3为线圈的两端；线圈不加电时触点2、4闭合（称为常闭触点），触点2、5断开（称为常开触点）；线圈加上额定电压后，触点2、4断开，2、5闭合。当线圈失电后，触点2、4闭合，触点2、5断开。

    (a)实物的引脚及引脚功能图    (b)各引脚间的关系（接线图）

   (c)继电器的铭牌

   图4-2继电器引脚功能、铭牌

   注：在电路中，触点和触点组都是按未通电时的状态画出的。

    (2)五引脚电磁继电器的检测

   电磁继电器内有动作部件，可能出现的故障是触点烧蚀、接触不良、粘连、烧坏线圈。

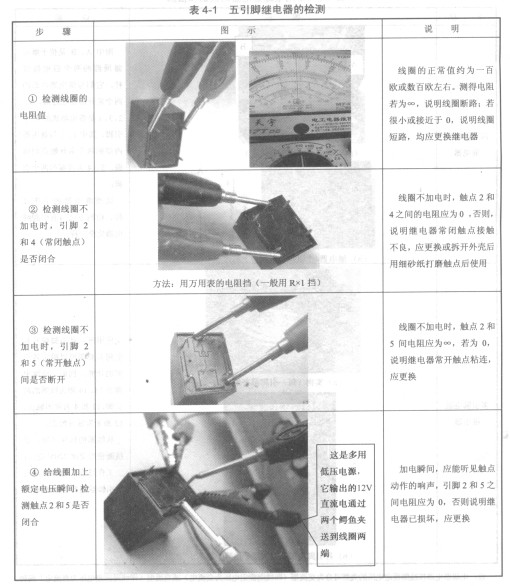

    其检测方法见表4-1。
