下面以图形编辑器输入XFL3012设计方法为例做设计说明。

    1)创建项目文件名( File/Project/Name)

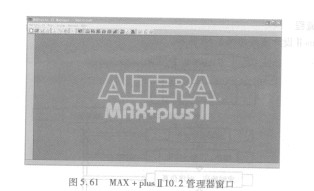

    肩动MAX+ plusⅡ：运行MAX+ plusⅡ10.2，进入MAX+plusⅡ10.2管理器窗口，如图5. 61所示。

    任何一项设计都是一项工程( Project)，都必须首先为此工程建立一个放置与此工程相关的文件的文件夹，如图5. 62所示，此文件夹将被EDA软件默认为工作库(Wo，kLib，ary)。一般不同的设计项目最好放在相应的文件夹中。注意，一个设计项目可包含多个设计文件。

    图5. 62建立项目对话框

   在“Project Name”框中，键入项目名，如“H_adder”，若改变“my_project”所属子目录，用户可在“Directories”窗口中修改。单击“OK”按钮，则MAX+ plusⅡ10.2窗口标题会变成新的项目名称：MAX+ plusⅡManager-d:＼Max2 work＼my_proj ect＼H_adder.

    如已打开一个图形文件，可用菜单“File”叶“Project”-+“Set Project To Current File”，将项目设为与当前图形文件相对应。

    注意：换一个电路图，必须重新定义项目名，并且项目名与文件名必须一致。
