设置原理图图纸参数

     选择菜单“Design”设计_“Options”选项，XAL4020/4030/4040出现“Document Options”对话框。选择“SheetOptions”选项卡进行图纸设置，如图5.36所示。

    图5.36设置原理图图纸参数

    图5.36中，“Standard Style”标准图纸格式选项是用来设置图纸尺寸的。用鼠标左键单击下方的下拉列表框激活该选项，XAL4020/4030/4040可选定图纸大小。各种标准图纸的大小比较为：AO、A1、A2、A3、A4为公制标准，依此从大到小；A、B、C、D、E为英制标准，依此从小到大；此外，系统还提供了Orcad等其他一些图纸格式。“Custom Style”栏用于自定义图纸尺寸，单位为milo“TitleBlock”复选框用于设置是否显示标题栏和选择标题栏的模式，标题栏的模式有Standard（标准

模式）和ANSI（美国国家标准协会模式）两种。“Show Reference Zones”复选框用于设置是否显示参考边框。“Show Border”复选框用于谩置是否显示图纸边框。“Border Color”栏用于设置图纸边框颜色。“Sheet Color”栏用于设置工作区颜色。

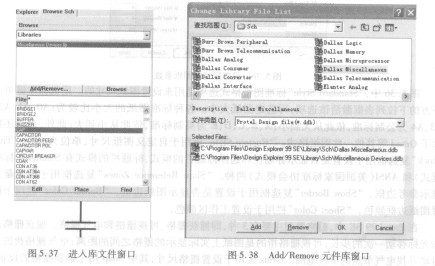

    在Protel 99 SE中，栅格类型主要有3种，即捕获栅格、可视栅格和电气栅格。捕获栅格是指光标移动一次的步长；可视栅格指的是图纸上实际显示的栅格之间的距离；电气栅格指的是自动寻找电气节点的半径范围。Grids区用于设置栅格尺寸，其中Snap用于捕获栅格的设定，图中设定为10 mil，即光标在移动一次的距离为10 mil; Visible用于可视栅格的设定，此项设置只影响视觉效果，不影响光标的位移量。例如Visible设定为20 mil，Snap设定为10 mil，则光 标移动两次走完一个可视栅格。Electrical Grid区用于电气栅格的设定，选中此项后，在画导线时，系统会以Grid中设置的值为半径，以光标所在的点为中心，向四周搜索电气节点，如果在搜索半径内有电气节点，系统会将光标自动移到该节点上，并且在该节点上显示一个圆点。
