水箱水位自动控制器由哪几部分组成？

    答：水箱水位自动控制器主要由模拟水箱、水泵、水管、水位探测器、自动控制器、STM32F101ZET6电源等部分组成。

    水箱水位自动控制器的电路原理图如何？

    答：水箱水位自动控制器的电路原理图如图5.55所示。

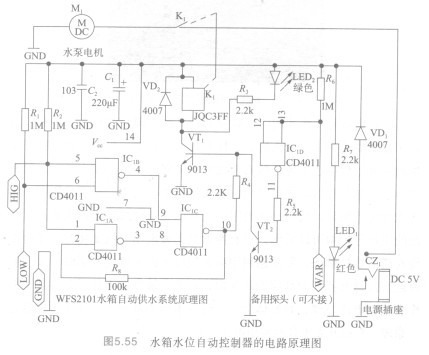

    图5.55  水箱水位自动控制器的电路原理图

    控制器的核心为四与非门集成电路，通过水的导电性来判断水箱水位。水箱中放入水位探头，其中最下面一根接地，比最低点稍高的为低水位信号端，最高的为高水位信号端。当水箱中水位较低时，三根信号线全部为高电平输入，启动水泵工作，向水箱中抽水。随着水箱中水的不断增多，水位探测线被水浸没，最下面的信号线最先被水浸没，这时控制电路中的地端便浸入水中，当水位继续升高时，低水位端很快也被浸没，由于IC．的1、2脚都为高电平，因此8脚为低电平，输出门被封锁，继电器吸合，此时水泵继续工作，当高水位端

与水接触时，IC，的3脚和4脚都输出高电平，因此IC，的10脚输出低电平，继电器断开，水泵停止工作。当水位下降时，高端的探测器先与水断开，即IC,的1脚和5脚输入高电平，此时电路状态不会改变，因此水泵不工作，直到水位下降到低水位信号端与水断开时，电路工作状态改变，水泵启动抽水，如此循环工作，始终让水箱中的水位保持在低水位和高水位之间。
