什么叫焊盘？

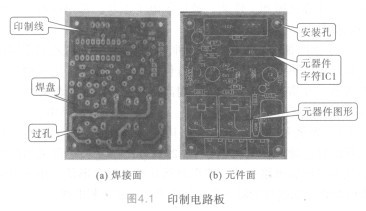

    答：一块完整的印制电路板主要由焊盘、孔（包括安装孔、定位孔、过孔与工艺孔等）印制线、SCD0705T-150M-N元件面和焊接面等组成。印制电路板如图4.1所示。

    焊盘是指元器件的引线孔周围的金属部分，是为焊接元器件引线及跨接线而用。焊盘的形状如图4.1所示。焊盘的尺寸取决于引线孔的尺寸，一般焊盘内径比引线孔直径大0.1~o．4mm，引线孔直径比

    线直径大o．2～o．3mm。若穿孔太大则会产生焊接不良，机械病。焊盘的圆环宽度通常为o．5。，．5mm。焊盘的形状遁

   钐焊盘、圆形焊盘、方形焊盘与椭圆形焊盘等。

    印制电路板上有几种孔？

    答：印制电路板上有许多孔，包括安装孔、定位孔与过孔等，其中安装孔是用于固定大型元器件和印制电路板的小孔，大小根据实际而定；定位孔用于印制电路板加工和检测定位的小孔，可用安装孔代替，一般采用三孔定位方式，孔径根据装配工艺确定；过孔是在双面印制电路板上，将上下两层印制线连接起来且内部充满或涂有金属的小洞。有的过孔可作为焊盘使用，有的仅起连接作用，使过孔内涂金属的过程称为孔金属化。
