怎样进行放大电路的静态调试？

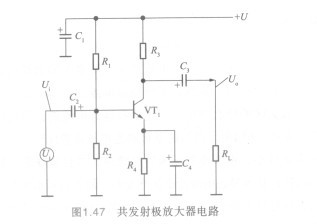

    答：共发射极放大电路如图1.47所示。当三极OV7620管工作在放大状态时，要给三极管的三个电极加上直流电压，并要求同时满足三极管的集电结（基极与集电极之间的PN结）反向偏置、发射结（基极与发射极之间的PN结）正向偏置的条件。放大器的静态调试就是要满足这个条件。

    三极管的直流电路如下：直流工作电压+U经电阻尺，加到VT，管集电极上，使集电极有了直流工作电压；直流工作电压+U经电阻R，和R：翁压后加到VT，管基极，VT，管基极上也有了直流工作电压，R，和R。构成VT．管的分压式偏置电路，尺，是上偏置电阻，R，是下偏置电阻；VT，管发射极通过电阻R。接地，说明发射极也与直流电路相通。从VT，管发射极流出的发射极电流通过电阻R。到地端。减小尺，或增大尺，则会提高基电压，从而增大基极与集电极电流。

    图1.47共发射极放大器电路

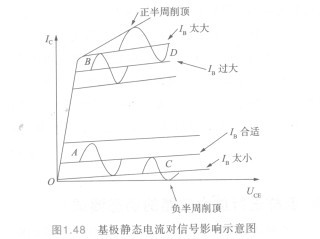

    三极管的静态调试主要是在无信号输入情况下，调整三极管基极电流的大小。三极管基极静态电流大小对交流信号的影响可以用图1.48所示的波形来说明。当基极电流，。比较大时，三极管进入饱和状态；当基极电流比较小时，三极管进入截止状态。三极管用来放大信号时，它应该工作在放大区，因为三极管的饱和区、截止区都是非线性的，而放大区是线性的。  ．
