刻度线有何作用？

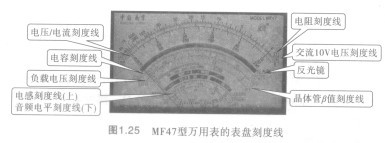

    答：由于万用表的测量项目较多，TMS320VC5401GGU50为了便于指针读数，因而表头的表盘上印有多条刻度线，并附有各种符号、字母加以说明。正确理解表盘上各种符号、字母酌意义及各条刻度线的读法，是正确使用万用表的关键之一。MF47型万用表的表盘上共有8条刻度线，如图1.25所示。从上往下依次是：电阻刻度线、交流10V电压专用刻度线、交直流电压和直流电流共用刻度线、电容刻度线、负载电压（稳压）刻度线、晶体管卢值刻度线、电感刻度线和音频电平刻度线。表盘上还装有反光镜，用以消除测量视差。

    图1.25  MF47型万用表的表盘刻度线

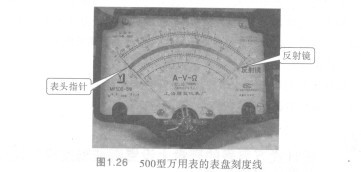

    500型万用表的表盘上共有5条刻度线，如图1.26所示。从上往下依次是：电阻刻度线、交直流电压和直流电流共用刻度线、交流10V电压专用刻度线、交流电流刻度线和音频电平刻度线。表盘上还装有反射镜，用以消除测量视差。

    图1.26 500型万用表的表盘刻度线
