指针式万用表的结构如何？

    答：指针式万用表主要由表头、测量电路、转换开关等组成。MF47型万用表的外部结构如图1.24所示，TMS320LF2407APGEA由表头指针、表盘、机械调零旋钮、转换开关、零欧姆调节旋钮、表笔插孔和晶体管插孔等组成。

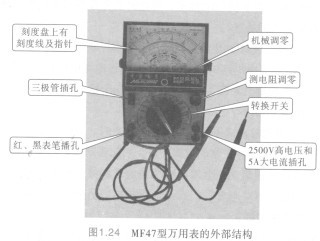

    图1.24  MF47型万用表的外部结构

    磁电式直流微安表。表头的好坏在很大程度上决定了万用表性能的优劣，表头一般由指针、表盘、磁路系统及偏转系统组成，它的满刻度偏转电流一般只有几微安至几百微安，满刻度偏转电流越小，表头灵敏度也就越高。MF47型万用表使用的是内阻3.6kQ、满度电流为50 pLA的直流表头，而500型万用表使用的是内阻2.8kQ、满度电流为40yA的直流表头。

    ·测量电路

    测量电路的作用是将不同性质和大小的被测电学量转换为表头所能接受的直流电流。为了实现不同测量项目和测量量程（或倍率），在万用表的内部设置了一套测量电路。一般来说，万用表的测量电路是由多量程的直流电流表、多量程直流电压表、多量程整流式交流电压表和多量程欧姆表等测量线路组合而成。在某些万用表中，还附加有电容、电感、晶体管直流放大倍数和温度测量等测量电路。

    ·转换开关

    指针式万用表的转换开关，又称量程选择开关。万用表中各种测量种类及量程的选择是靠转换开关来实现的。
