电路板上的文字包括零件上的文字，如零件74HC164PW序号、零件注解等。另外还有描述电路板资料的文字、介绍厂商资料的文字等。在进行零件放置时，我们特别说明关于零件上文字的大小、方向及位置调整等，所以零件上的文字，如零件序号、零件注解的位置调整等，应已安排妥当，在此不再赘述。本节将介绍，在电路板设计完毕之前，可能还要在电路板上，加入电路板资料、厂商资料等的文字安排。如图8. 48所示，我们在电路板设计时，刻意在右边中间空出一个区块，以放置此电路板的名称、产品条码，以及生产周期。

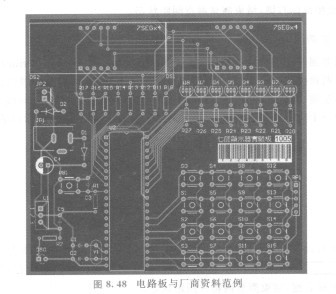

     图8. 48电路板与厂商资料范例

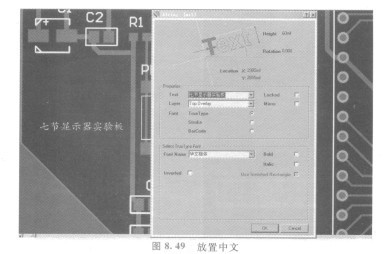

     ①通常产品或厂商资料是以油墨丝印在顶层，所以要先切换到Top Overlay板层，再按滋钮进入放置文字状态。按囡键开启文字属性对话框，在“Heigh”（栏位里指定为lOOmil;在“文字”栏位里输入七节显示器实验板；选取“TrueType”选项；“字形名称”栏位里指定为华康粗圆体，最后按疰玉互薹钮关闭对话框。指向所要放置文字的位置，按鼠标左键即可放置中文（图8. 49）。

     ②按键开启文字属性对话框，将“Height”栏位改为120mil;在“文字”位里输入1005（代表2010年第5周生产）；保持选取“True Type”选项；“字形名称”栏位里指定为Arial;选取反白选项，最后按嚣爱匿薹钮关闭对话框。指向刚才文字的右边，按鼠标左键即可放置反白文字(图8. 50)。
