在设计规则对话框里的Placement页提供零件布置相关的设计规则其，中包括6个设计规则，ISP1362BDFA见表5. 19。

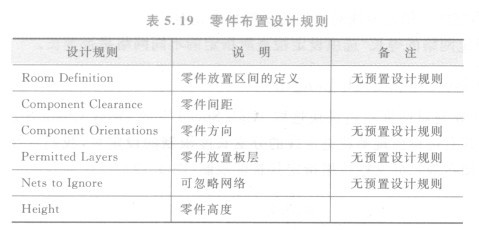

     表5.  19零件布置设计规则

    在设计规则对话框左边区块选取Placement下的Room Definition设计规则，则其右边将出现零件摆放区(Room)的设定页，软件所提供零件摆放区间的定义方式很多。不过，在此所定义的零件摆放区间可适用于指定的对象，且有许多摆放的选项(图5. 74)。

     ①“零件摆放区间锁住(Room Locked)“选项设定将此零件摆放区间锁住。

     ②“零件锁住(Components I。ocked)”选项设定将零件摆放区间内的零件锁住。

    ③按钮的功能是直接在电路板编辑区里定义零件摆放区间，按本按钮后，即暂时关闭对话框，并进入绘制零件摆放区间的状态，指向所要定义零件摆放区间的一角，按鼠标左键，移至另一角再按鼠标左键……最后按鼠标右键，即可完成零件摆放区间的定义，并回到对话框。

    ④“xl”及“yl”栏位为所要定义零件摆放区间的第一角坐标。

    ⑤“x2”及“y2”栏位为所要定义零件摆放区间的对角坐标。

    ⑥“板层”栏位里可定义此零件摆放区间的零件摆放板层，当然，只能在层及底层摆放零件。

     ⑦“摆放位置”栏位的功能是指定零件摆放在此零件摆放区间之内(“Keep ObjectsInside”选项)，还是摆放在此零件摆放区间之外（“Keep Objects Outside”选项）。
