在电路板布线里，拖曳整线是一项非常重要，ISL59110IEZ-T7且使用频繁的操作，不可不会在进行拖曳整线的操作过程中，可应用下列方式，快速切换其操作模式：

     ①按囡键即可开启模式切换对话框，我们可在其中指定拖曳整线的操作

模式。

     ②按键可直接切换拖曳整线的操作模式，而在坐标显示里将显示

拖曳整线的操作模式。

   本区块的功能是设定进行交互式布线时，所采用的线宽及过孑L尺寸的依据。

      ①“继承原走线的线宽(Pickup Track Width From Existing Routes)”选项设定进行交互式布线时，将用采该走线所属网络原本采用的线宽。若该网络并未设置线宽（尚未布线），则采用前次交互式布线时的线宽（其他网络）。不管怎样，还是得符合设计规则才行。

     ②“走线宽度模式(Track Width Mode)”栏位设定设定进行交互式布线时，将采用该走线所采用的默认线宽。在栏位里有下列4个选项：

    ．“User Choice”选项设定采用使用者制定的线宽。

    ．“Rule Minimum”选项设定采用设计规则中所制定的最细线宽。

    ，“Rule Preferred”选项设定采用设计规则中所制定的最适当线宽，与自动布线一样。

    ．“Rule Maximum”选项设定采用设计规则中所制定的最粗线宽。

     ③“过孔尺寸模式(Via Size Mode)”栏位设定进行交互式布线时，产生过孔（按键）时，该过孔的尺寸，在栏位里也是有4个选项，与走线宽度模式栏位相同。

   ．itclnteraci'ive Routing width钮

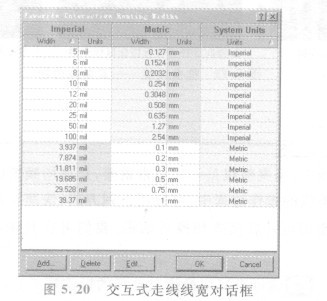

   本按钮的功能是设定常用的交互式走线的线宽，按本按钮即开启图5. 20所示的对话框，这时候就可应用对话框下方的匹五r]钮新增线宽、巨亘习钮删除线宽、钮编辑线宽。

     在进行交互式走线时，若要改变线宽，可按键开启类似图5. 20的对话框，可选取先前所设定的常用线宽。当然，所选用的线宽必须符合设计规则在规定的线宽范围之内才行。

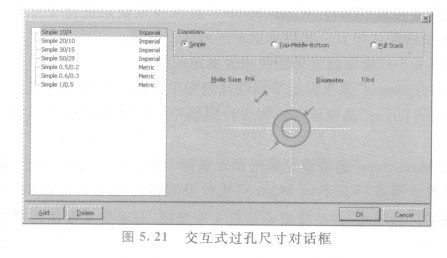

     本按钮的功能是设定常用的交互式走线的过孔尺寸，按本按钮即开启图5. 21所示的对话框，这时候就可在、“钻孔尺寸(Hole Size)”右边指定所要新增过孔的钻孔尺寸，在“直径(Diameter)”右边指定所要新增过孔的直径，再按钮即可新增一个过孔样式。
