在右边的规定页面，可直接在其中限制区块，图案下方的3个项目说明如下：

   “Max Wdith”项为线宽的上限，也就是IRLB4030PBF走线线宽不得超过此项规定。

   “Preferred Wdith”项为适当的线宽，自动布线时将自动采用此项规定。

   “Min Wdith”项为线宽的下限，也就是走线线宽不得低于此项规定。

     例如，将“Max Wdith”项设定为50mil，表示只要不超过50mil都可以；将

“Preferred Wdith“项设定为16mil，则自动布线时，自动采用16mil布线；将“MinWdith”项保持为lOmil，表示只要不低于lOmil即可。线宽设计规则设定完成后，可选按钮套用。

    紧接着，设定布线板层，也就是设定可在哪些板层进行布线。在左边切换

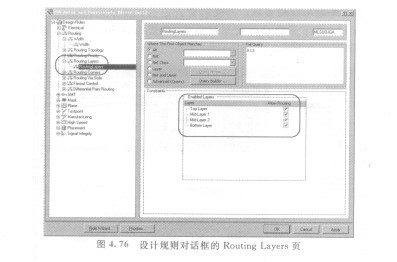

Routing Layers页，如图4.76所示。同样，在Where The First Object Matches区块里设定这项设计规则的适用对象，而在此选取“全部( All)”选项，表示所有布线都必须遵守这项规定。而只要是在电路板叠层管理器里所设定的板层，都会出现在限制区块里，在此有顶层、底层及两个中间层，若选取板层右边的选项，即可在该板层中进行布线。设定完成后，按钮关闭对话框即可。
