若要在电路板编辑区里（黑底编辑区），将电路图资料转入编辑中的电路板，则可启动“Design”一“Import Changes From PCB03. PrjPcb”命令，屏幕出现图3.3所示的工程变更设计对话框，其中很明显分为几部分，左边为修改( Modifications)区块、右边为状态(Status)区块，IRFR9220TRPBF而下面还有几个操作钮，说明如下。

     ①左边的修改区块包括启动栏位、动作栏位、受影响元件栏位及受影响文档栏位。

     ·在“启动( Enable)”栏位里列出是否启用该项变更动作的开关，若取消此选项，将不进行该项变更动作。

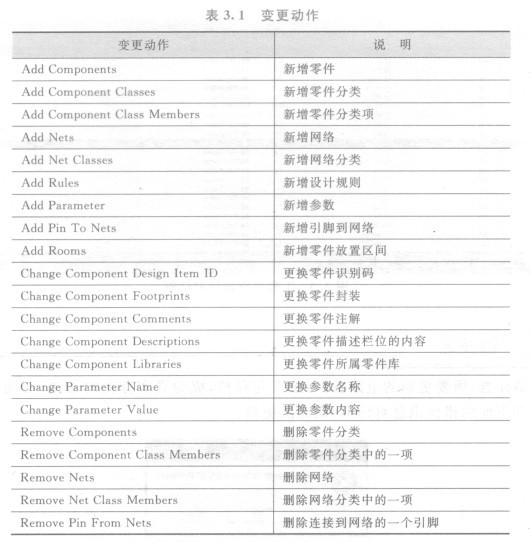

     ·在“动作( Action)”栏位列出所要进行的变更动作，变更动作见表3.1。

     ．“受影响元件(Affected Object)”栏位列出所影响的零件，其中将列出其零件序号。

     ．“受影响文档(Affected Document)”栏位列出所影响的文档。

    ②右边的状态区块包括检查栏位、完成栏位及信息栏位。

    ．“检查(Check)”栏位列出进行变更前检查的状况，若可顺利进行变更，则显示绿色的游；若无法顺利进行变更，则显示红色的黪。

     ．“完成(Done)”栏位列出进行变更的结果，若顺利完成变更，则显示绿色的渗；若没有完成变更动作，则显示红色的穆。

     ．“信息( Message)”栏位列出进行变更时的错误信息，以最常出现的“找不到零件”为例，会在栏位里显示“Footprint Not Found xxx”，其中的xxx就是找不到的零件封装名称。当然，“找不到零件”之后就可能出现一大堆“无法新增网络”等问题，令人头痛。不过，这一大堆问题，也可能随着“找不到零件”的问题解决而自动消失。

      ③|V磊五五than  lges钮的功能是检查每个变更项目，是否能顺利完成变更。而检查结果将记录在检查栏位里，若能顺利变更，则显示绿色的渗；若无法顺利变更，则显示红色的昭，出现红色的~时，则必须看清楚是哪一项变更动作出问题，并检视其信息栏位，再到变更的来源（电路图）查看是何问题？若找不到零件，则可回电路图查看该零件是否指定零件封装？或该零件所属的零件库是否已加到系统？
