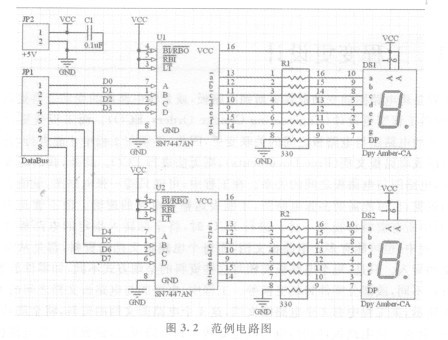

图3.2所示为本节的范例电路图( PCB03. SchDoc)，而此 IRFR9120NTRPBF的名称为PCB03. PrjPcb。若要把这个电路图的资料转入电路板(PCBl. PcbDoc)，其方法有两种，说明如下。

图3.2范例电路图

更新电路板

若要在电路图编辑区里（白底编辑区），将资料转移到指定的电路板

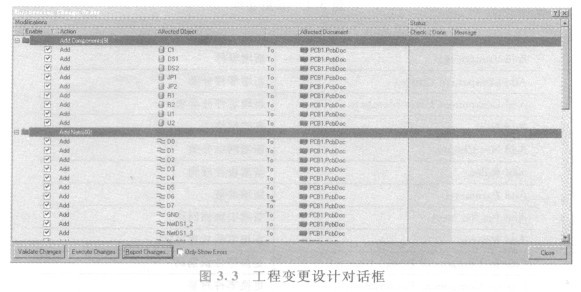

(PCBl. PcbDoc)，则可启动“Design”一“Update PCB Document PCBl. PcbDoc”命令，屏幕出现图3.3所示的工程变更设计对话框，关于这个对话框稍后说明。

图3.2范例电路图

更新电路板

若要在电路图编辑区里（白底编辑区），将资料转移到指定的电路板

(PCBl. PcbDoc)，则可启动“Design”一“Update PCB Document PCBl. PcbDoc”命令，屏幕出现图3.3所示的工程变更设计对话框，关于这个对话框稍后说明。
