我们也可以将现有的电路图加入工程，IRFP260NPBF如要将“PCB01. SchDoc”加入本工程，最好将该文档复制到此工程的文件夹后；在左边Proj ects面板里，指向这个工程，按鼠标左键拉下菜单，并选取“Add Existing to Project.”命令。在随即出现的对话框里，指定所要加人工程的文档，再按誓蕊匿霪钮关闭对话框，即可将该文档加入工程，并出现在Projects面板里，该工程之下。若要开启该文档，则指向该文档，双击鼠标左键，即可进入电路绘图环境，并开启该电路图，如图1.3所示。在本章里，将以这张电路图为例，介绍整个电路板设计程序。

     在工程里加入了一个电路图后，还需将工程存档。在Projects面板里指向这个工程，按鼠标右键拉下菜单，再选取“Save Project”命令即可。在这个电路里，所使用的MC7805CT零件，属于“ON Semi Power Mgt Voltage Regulator.lntl．ib”零件库（在C:＼PROGRAMFILES\ALTIUM DESIGNER SUMMER 09\Library\ON Semicon-ductor文件夹里）。若要进一步设计电路板，必须确定系统里加上了这个零件库，否则请依下列步骤加上这个零件库：

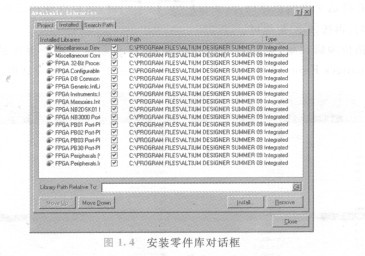

      在零件库面板上方按黼㈣钮，开启图1.4所示的对话框。

     按钮，在随即开启的对话框里，指定C:＼PROGRAIM FILES\ALTI-UM DESIGNER SUMMER09\Library\ON Semiconductor路径下的ON Semi Pow-

er Mgt Voltage Regulator.lntLib零件库后，按瑟颡纛童钮退回前一个对话框。
