程序采用结构化模块方式设计，条理清晰、结构完善，IP101ALF便于整个程序的装配。限于杂志的篇幅，本文不对程序作详细介绍，有兴趣的读者可以到《无线电》杂志网站www．radio．com．cn进行下载，这里只对相关的读写过程作简单介绍。
    读写卡是一个非常复杂的程序执行过程，要执行一系列的操作指令，调用多个子函数，包括装载密码、询卡、防冲突、卡、验证密码、读写卡、停卡筹。这一系列的操作必须按固定的顺序进行。在没有Mifare 1卡片进入射频天线有效范围时，LGD显示“欢迎光临”．当有Mifare 1卡片进入到射频天线的有效范围时，读写器验证卡及密码成功后，将卡号、消费金额、充值金额和余额等数据作为一条记录存入EEPROM存储器中，并同时在LCD上显示出来。
    写（设置）RFID卡
    读卡器对卡进行数据的读写、密码的管理和功能的测试，可以进行寻卡、防j中突、选择和终止等功能。可对RFID卡的1 6个扇区进行密码的下载及A、B组密码的选择。可对每个扇区3个块的数据进行读写。块值操作包括初始化、读值、加值、减值、密码的修改等。


    读RFID卡
    首先寻卡，进入卡处理程序，紧接着防>中突，成功之后，加载密码，之后便可对卡进行数椐的读取和操作。完成之后等待卡的拿开，确保每次只读一次数据。
    ◆读写器与射频通信程序
    RFID卡与读写器间的通信流程如图8所示，各功能定义如下。
    1．复位应答：射频卡的通信协议和通信波特率是定义好的，当有射频卡进入读写器的操作范围时，读写器以特定的协议与它通信，验证卡片的卡型。


    2．防冲突机制：当有多张卡进入读写器操作范围时，防冲突机制会从其中选择一张进行操作，未选中的则处于空闲模式，等待下一次选卡，该过程会返回被选卡的序列号。
    3．选择卡片：选择被选中的卡的序列号，同时返回卡的容量代码。
    4.3次互相确认：选定要处理的卡片之后，读写器就确定要访问的扇区号，并对该扇区密码进行密码校验。在3次相互认证之后，就可以通过加密流进行通信。当选择另一扇区时，则必须进行另一次密码校验。
    5．对数据块的操作：读一个块、写一个块、对数值块进行加值、对数值块进行减值、将卡置于暂停工作状态。

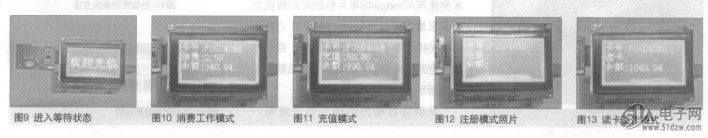

    进入等待状态时，RFID卡读写器的屏幕上显示“欢迎光临”  （见图9）。图5中按键S1—S4的作用如下：按动S1后，读写器进入消费工作模式（见图10）；按动S2后，读写器进入充值模式(见图11)，接动S3后，读写器进入注册模式（见图12）；按动S4后，读写器进入读卡工作模式(见图13)。
